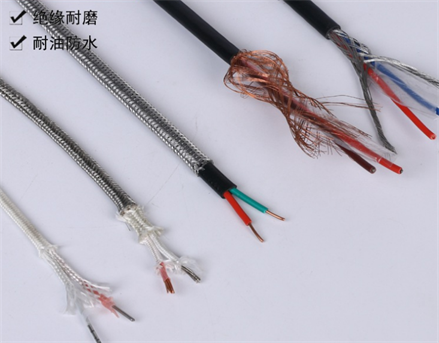

耐高溫補償導線KXHFF-2*1.5
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
耐高溫補償導線KXHFF-2*1.5適用于分度號為S、E、K、N、E、J和T型熱電偶配用的補償導線。
一、耐高溫補償導線KXHFF-2*1.5執行標準 采用企業標準
二、高溫補償導線產品M稱、型號如表1所示表1
產品M稱 | 補償導線型號 | 所配用熱電偶M稱 | 所配用熱電偶分度號 |
銅-銅鎳0.6補償導線 | SC | 鉑銠10-鉑熱電偶 | S |
鐵-銅鎳22補償導線 | KCA | 鎳鉻-鎳硅熱電偶 | K |
銅-康銅補償導線 | KCB | ||
鎳鉻10-鎳硅3延長型導線 | KX | ||
鐵-銅鎳22補償導線 | NC | 鎳鉻-鎳硅熱電偶 | N |
鎳鉻14硅-鎳硅延長型導線 | NX | ||
鎳鉻10-銅硅45延長型導線 | EX | 鎳鉻-銅鎳熱電偶 | E |
鐵-銅鎳45延長型導線 | JX | 鐵-銅鎳熱電偶 | J |
銅-銅鎳45延長型導線 | TX | 銅-康銅熱電偶 | T |
三、高溫補償導線使用條件 環境溫度：-60～275℃。
四、技術條件
1、當周圍空氣溫度為15～35℃，相對溫度不超過80%時，補償導線成品的線芯間和線芯與屏蔽層間的J緣電阻每10米不小于5MΩ；
2、成品補償導線經受交流50Hz、500V電壓試驗1分鐘不擊穿；
3、熱電勢允差如表2
型號 | 熱電動勢μV | 200℃時 |
熱電動勢 | 允差 | |
SC或RC | 1440 | ±60 |
五、電纜的型號規格及外徑參考如表3
表3
型 號 | 線芯材料 | 線芯型式 | 標稱截面mm2 | 導體結構根/直徑mm | 成品電纜外徑參考 |
KCHFF | 補償導線合金絲 | 單股線芯 | 0.2 | 1/0.52 | 1.6×2.4 |
多股線芯 | 0.2 | 7/0.2 | 1.7×2.6 |
具體型號規格：
型 號 | 產品M稱 |
ZR-KX-GsFV | 氟塑料J緣阻燃PVC護套準確單股導體，K分度號熱電偶用補償導線 |
ZR-KX-GsFVR | 氟塑料J緣阻燃PVC護套準確多股導體，K分度號熱電偶用補償軟導線 |
ZR-KX-GsFVP | 氟塑料J緣阻燃PVC護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜 |
ZR-KX-GsFVRP | 氟塑料J緣阻燃PVC護套準確單多導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜 |
ZR-KX-GsFPVP | 氟塑料J緣阻燃PVC護套準確單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜 |
ZR-KX-GsFPVRP | 氟塑料J緣阻燃PVC護套準確多股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜 |
ZR-KX-GsFVPl | 氟塑料J緣阻燃PVC護套準確單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜 |
ZR-KX-GsFVRPl | 氟塑料J緣阻燃PVC護套準確多股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜 |
ZR-KX-GsFPlVPl | 氟塑料J緣阻燃PVC護套準確單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜 |
ZR-KX-GsFPlVRPl | 氟塑料J緣阻燃PVC護套準確多股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜 |
ZR-KX-GsFVP2 | 氟塑料J緣阻燃PVC護套準確單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜 |
ZR-KX-GsFVRP2 | 氟塑料J緣阻燃PVC護套準確多股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜 |
ZR-KX-GsFP2VP2 | 氟塑料J緣阻燃PVC護套準確單股導體銅塑復合帶繞包分屏、總屏，K分度號熱電偶用補償電纜 |
ZR-KX-GsFP2VRP2 | 氟塑料J緣阻燃PVC護套準確多導體銅塑復合帶繞包分屏、總屏，K分度號熱電偶用補償軟電纜 |
KX-HsFGP | 氟塑料J緣硅橡膠護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜 |
KX-HsFGRP | 氟塑料J緣硅橡膠護套準確多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜 |
KX-HsFPGP | 氟塑料J緣硅橡膠護套準確單股導體銅絲編織分屏總屏，K分度號熱電偶用補償電纜 |
KX-HsFPGRP | 塑料J緣硅橡膠護套準確多股導體銅絲編織分屏總屏，K分度號熱電偶用補償軟電纜 |
KX-INHsFGP | 氟塑料J緣硅橡膠護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜 |
KX-INHsFGRP | 氟塑料J緣硅橡膠護套準確多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜 |
KX-INHsFPGP | 氟塑料J緣硅橡膠護套準確單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜 |
KX-INHsFPGRP | 氟塑料J緣硅橡膠護套準確多股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜 |
