補償導線WDZA-NX-YJY-2*1.5
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
補償導線WDZA-NX-YJY-2*1.5
補償導線WDZA-NX-YJY-2*1.5 適用范圍：
補償導線WDZA-NX-YJY-2*1.5 它是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。分為延長型和補償型兩種。
補償導線WDZA-NX-YJY-2*1.5 產品型號與名稱見表1
表1
型 號 | 名稱 | ||
WDZA
WDZB
WDZC | SC RC KCA KCB KX NX NC EX JX TX | YJY | 交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃（A、B、C）（S、 R、K、N、E、J、T）型熱電偶用補償電纜 |
YJYP3 | 交聯聚乙烯絕緣鋁塑復合帶屏蔽聚烯烴護套無鹵低煙阻燃（A、B、C） （S 、R、K、N、E、J、T）型熱電偶用補償電纜 | ||
YJYP3/23 | 交聯聚乙烯絕緣鋁塑復合帶屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙阻燃（A、B、C） （S、R、K、N、E、J、T）型熱電偶用補償電纜 | ||
WDZA-KX-YJY清潔環保電纜規格（見表2）
表2
對數 | 標稱截面mm2 | 線芯結構 | |
1～30 | 0.2 | 0.52 | 7/0.20 |
0.5 | 0.80 | 7/0.30 | |
1.0 | 1.13 | 7/0.43 | |
1.5 | 1.37 | 7/0.52 | |
2.5 | 1.76 | 7/0.41 | |
補償導線與補償電纜分類和等級標志（見表3）
表3
類別 | 標志 | 允差等級及標志 | |
普通級 | 精密級 | ||
一般用 | Ｇ | Ｂ（或省略） | Ａ或Ｓ |
耐熱用 | Ｈ | ||
補償保電纜的溫度范圍、熱電動勢允差及往復電阻（見表4）
表4
型號 | 使用分類 | 電線電纜溫度范圍 | 熱電動勢允差 | 熱電偶測量端溫度℃ | 往復電阻在２０℃長度為１m截面積1mm2不大于Ω | |
精密級 ±uv | 普通級 ±uv | |||||
ＳＣ ＲＣ | Ｇ Ｈ | 0~100 0~200 | 30（2.5℃） - | 60（5.0℃） 60（5.0℃） | 1000 | 0.05 |
ＫＣ | Ｇ Ｈ | 0~100 0~150 | 60（1.5℃） - | 100（2.5℃） 100（5.0℃） | 900 | 0.7 |
ＫＸ | Ｇ Ｈ | -20~100 -40~200 | 60（1.5℃） 60（1.5℃） | 100（2.5℃） 100（2.5℃） | 900 | 1.1 |
ＥＸ | Ｇ Ｈ | -20~100 -40~200 | 120（1.5℃） 120（1.5℃） | 200（2.5℃） 200（2.5℃） | 500 | 1.25 |
ＪＸ | Ｇ Ｈ | -20~100 -40~200 | 85（1.5℃） 85（1.5℃） | 140（2.5℃） 140（2.5℃） | 500 | 0.65 |
ＴＸ | Ｇ Ｈ | -20~100 -40~200 | 30（0.5℃） 48（0.8℃） | 60（1.0℃） 90（1.5℃） | 300 | 0.52 |
注：本表所列允差用微伏表示，用攝氏度表示的允差與熱電偶測量端的溫度有關，括號中的溫度值是按表列熱電偶測量端溫度換算的。

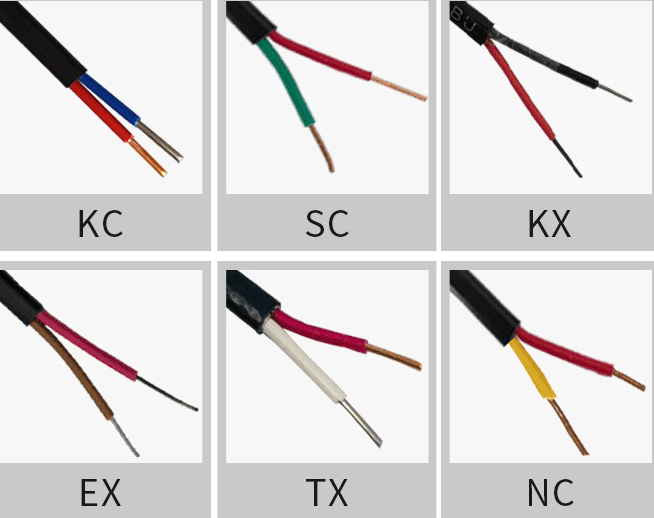

低煙無鹵阻燃熱電偶用補償電纜色別標志（見表5）
表5
絕緣顏色 | 護套顏色 | ||||||||||
型號 | RC SC | KC | KX | EX | JX | TX | NC NX | 一般用 | 耐熱用 | ||
正級 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 普通級 | 精密級 | 普通級 | 精密級 |
負級 | 綠 | 藍 | 黑 | 棕 | 紫 | 白 | 灰 | 黑 | 灰 | 黑 | 黃 |
