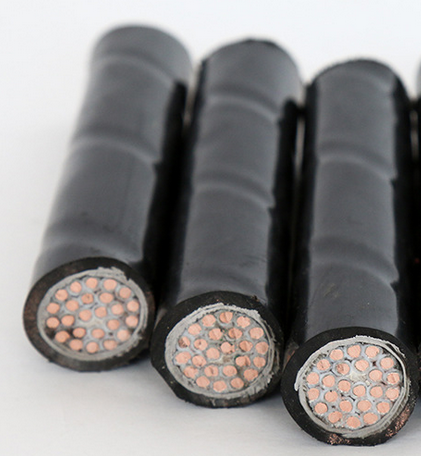

聚氯乙烯絕緣電力電纜VY VLY
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
執行標準
聚氯乙烯絕緣電力電纜VY VLY執行GB/T12706.1-2008（參照采用國際電工委員會IEC502、IEC332-3等標準生產制造）。
聚氯乙烯絕緣電力電纜VY VLY適用范圍
電纜用于額定電壓35KV及以下的配電網或工業裝置中。
聚氯乙烯絕緣電力電纜VY VLY使用特性 1、工作溫度電纜線芯允許長期***高工作溫度為70℃。
2、線芯短路溫度不得超過160℃，持續***長時間不超過5秒。
3、彎曲半徑單芯電纜允許彎曲半徑：20（d+D）±5%。
多芯電纜允許彎曲半徑：15（d+D）±5%。
D電纜試樣的實際外徑mm。
d導體的實際直徑mm。
4、敷設溫度低于0℃時敷設，須***預先加溫。
5、敷設落差敷設不受水平落差限制
電纜型號、名稱及適用范圍
型 號
| 名 稱
| 適 用 范 圍
|
VV VLV | 銅芯或鋁芯聚氯乙烯絕緣，聚氯乙烯護套電力電纜
| 敷設在室內、隧道及管道中，電纜不能承受壓力和機械外力作用。
|
VY VLY | 銅芯或鋁芯聚氯乙烯絕緣，聚乙烯護套電力電纜
| |
VV22 VLV22 | 銅芯或鋁芯聚氯乙烯絕緣，聚氯乙烯護套鋼帶鎧裝電力電纜
| 敷設在室內、隧道及直埋土壤中，電纜能承受壓力和其他外力作用。
|
VY23 VLY23 | 銅芯或鋁芯聚綠乙烯絕緣，聚乙烯護套鋼帶鎧裝電力電纜
| |
VV32 VLV32 | 銅芯或鋁芯聚綠乙烯絕緣，聚氯乙烯護套細鋼絲鎧裝電力電纜
| 敷設在室內、礦井中、水中，電纜能承受相當?shù)睦Α?nbsp; |
VY33 VLY33 | 銅芯或鋁芯聚綠乙烯絕緣，細鋼絲鎧裝聚乙烯護套電力電纜
|
注：1、電纜需要阻燃材料時，根據阻燃等級在電纜型號前加ZA、ZB、ZC
2、電纜需要耐火特性時，在電纜型號前加N；電纜需要無鹵低煙時，在電纜型號前加WD。
型號說明
項目
| 代號
| 說明
|
燃燒特性代號
| Z ZA ZB ZC D W N | 阻燃型 A級阻燃型 B級阻燃型 C級阻燃型 低煙型 無鹵型 耐火型 |
絕緣材料代號
| V YJ | 聚氯乙烯 交聯聚乙烯 |
護套材料代號
| V Y F | 聚氯乙烯 聚乙烯或聚烯烴 彈性體 |
外護套材料代號
| 2 3 | 聚氯乙烯外護套 聚乙烯或聚烯烴外護套 |
鎧裝代號
| 2 3 4 6 7 | 雙層鋼帶鎧裝 細圓鋼絲鎧裝 粗圓鋼絲鎧裝 （雙）非磁性金屬帶鎧裝 非磁性金屬絲鎧裝 |
導體種類
| L 1 5 | 鋁導體 單股導體 多股軟導體 |
