產品描述

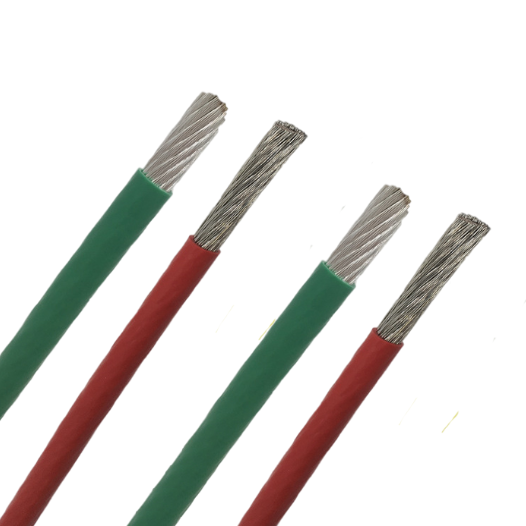

鍍錫銅線芯聚全氟乙丙烯絕緣安裝線AF-200-1、AFP-200-1
一、產品用途及特點：鍍錫銅線芯聚全氟乙丙烯絕緣安裝線AF-200-1、AFP-200-1具有優異的電氣絕緣性能和機械物理性能，且有體積小、重量輕、阻燃、耐沖擊、耐熱老化、耐化學腐蝕、耐高溫、耐低溫、耐酸堿油及其它溶劑侵蝕等優異特點，可在-65℃～+150℃范圍內長期使用。主要應用于航空、航天、兵器、船舶、通訊領域電子電氣設備和儀表線路之間的電路連接等。
產品詳情
二、產品標準：鍍錫銅線芯聚全氟乙丙烯絕緣安裝線AF-200-1、AFP-200-1執行企業標準。
三、產品型號
型 號 | 名 稱 |
AF-200-1 | 鍍錫銅線芯聚全氟乙丙烯絕緣安裝線 |
AFP-200-1 | 鍍錫銅線芯聚全氟乙丙烯絕緣普遍安裝線 |
四、使用特性
額定電壓：600V（0.12～6mm2）、1000V（7.0～16mm2）；
***低工作環境溫度：-65℃；
***高工作環境溫度：＋150℃ ；
***小彎曲半徑：5D（0.12～2mm2）、10D（2.5～16mm2）
相對濕度：溫度為+40℃時不超過98%。
產品參數
五、主要技術指標
| 標稱截面mm2 | 股數/直徑n/mm | 標稱外徑mm | 20℃直流電阻≤Ω/km | 20℃絕緣電阻≤MΩ·km | 產品計算重量kg/km | ||
| AF-200-1 | AFP-200-1 | AF-200-1 | AFP-200-1 | ||||
| 0.12 | 7/0.15 | 1.00 | 1.50 | 154 | 1000 | 2.58 | 6.15 |
| 0.2 | 7/0.20 | 1.27 | 1.78 | 86.6 | 4.25 | 7.90 | |
| 0.35 | 19/0.15 | 1.47 | 1.98 | 56.8 | 5.88 | 10.75 | |
| 19/0.16 | 1.52 | 2.03 | 6.44 | 11.33 | |||
| 0.5 | 19/0.18 | 1.60 | 2.11 | 39.5 | 7.41 | 12.31 | |
| 0.75 | 19/0.23 | 1.83 | 2.34 | 24.2 | 11.04 | 16.08 | |
| 1.0 | 19/0.26 | 1.99 | 2.55 | 18.9 | 13.50 | 20.86 | |
| 1.2 | 19/0.28 | 2.32 | 2.87 | 16.3 | 17.02 | 24.61 | |
| 1.5 | 19/0.32 | 2.52 | 3.07 | 12.5 | 21.05 | 30.21 | |
| 2.0 | 19/0.37 | 2.77 | 3.32 | 9.36 | 26.71 | 36.08 | |
| 2.5 | 37/0.30 | 3.23 | 3.81 | 7.33 | 35.39 | 47.00 | |
| 49/0.26 | 3.47 | 4.05 | 36.25 | 48.08 | |||
| 3.0 | 37/0.32 | 3.37 | 3.95 | 6.35 | 39.36 | 51.12 | |
| 49/0.28 | 3.67 | 4.25 | 40.98 | 53.26 | |||
| 4.0 | 37/0.37 | 3.72 | 4.30 | 4.84 | 50.23 | 62.63 | |
| 49/0.32 | 4.01 | 4.59 | 51.07 | 65.08 | |||
| 5.0 | 37/0.40 | 3.99 | 4.54 | 3.62 | 57.40 | 71.38 | |
| 49/0.36 | 4.43 | 4.98 | 62.41 | 77.42 | |||
| 6.0 | 37/0.45 | 4.34 | 4.89 | 3.25 | 70.46 | 85.42 | |
| 49/0.39 | 4.70 | 5.38 | 71.65 | 93.89 | |||
| 7.0 | 133/0.26 | 5.68 | 6.40 | 2.72 | 97.49 | 117.36 | |
| 8.0 | 133/0.28 | 5.98 | 6.70 | 2.64 | 110.07 | 130.12 | |
| 10.0 | 133/0.32 | 6.58 | 7.30 | 1.85 | 137.62 | 157.78 | |
| 13.0 | 133/0.36 | 7.18 | 7.90 | 1.50 | 168.30 | 191.34 | |
| 16.0 | 133/0.39 | 7.63 | 8.35 | 1.16 | 193.38 | 217.04 | |
