產品描述

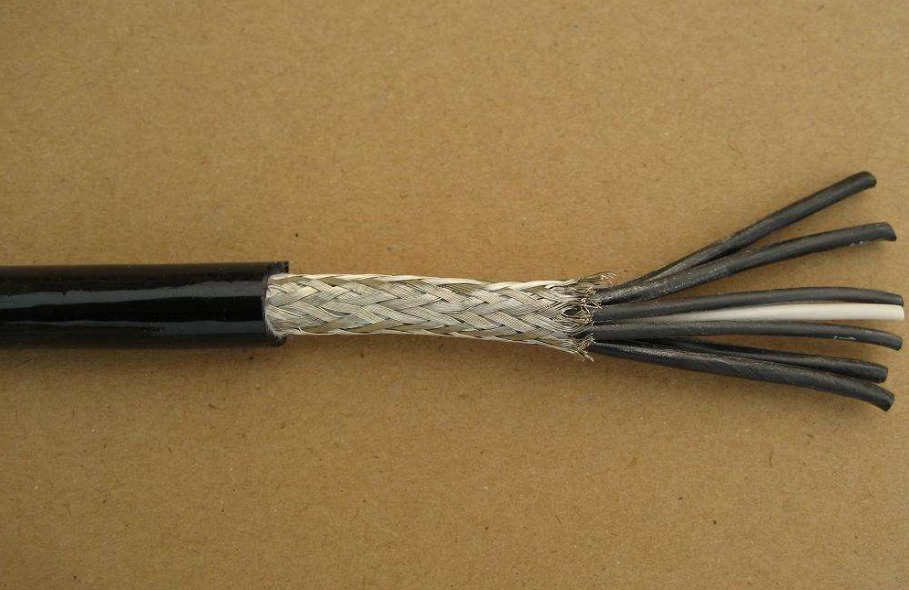

控制電纜KFFRP-5*1.5
產品說明
一、產品特點及用途
氟塑料絕緣耐高溫控制電纜用于交流額定電壓(U0/U)450/750V及以下控制、監控回路、保護線路等場合使用。具有耐高、低溫、耐酸堿、耐油、不燃燒等優異性能，廣泛適用于石油、化工、電力、冶金等中國支柱產業以及重大基礎建設項目高溫及惡劣環境中作電器、儀表、自動控制系統的傳輸線。
二、產品執行標準:控制電纜KFFRP-5*1.5執行GB/T9330-2018.
三、控制電纜KFFRP-5*1.5使用特性
1、交流額定電壓：(U0/U)450/750V；
2、電纜導體長期允許工作溫度為200℃和75℃兩種；
3、很低環境溫度：固定敷設-60℃，非固定敷設-20℃；
4、安裝敷設溫度：不低于-25℃；
5、敷設推薦的允許彎曲半徑：不小于電纜外徑的8倍。
四、基本型號及名稱
型 號 | 產 品 名 稱 |
KFF | 銅芯氟塑料絕緣及護套控制電纜 |
KFFR | 銅芯氟塑料絕緣護套控制軟電纜 |
KFFP | 銅芯氟塑料絕緣及護套銅絲編織屏蔽控制電纜 |
KFFRP | 銅芯氟塑料絕緣及護套銅絲編織屏蔽控制軟電纜 |
KFFP2 | 銅芯氟塑料絕緣及護套銅塑復合帶繞包屏蔽控制電纜 |
KFFRP2 | 銅芯氟塑料絕緣及護套銅塑復合帶繞包屏蔽控制軟電纜 |
KFF22 | 銅芯氟塑料絕緣及護套鋼帶鎧裝控制電纜 |
KFFP22 | 銅芯氟塑料絕緣及護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
KFFP2-22 | 銅芯氟塑料絕緣及護套銅塑復合帶繞包屏蔽鋼帶鎧裝控制電纜 |
KFG | 銅芯氟塑料絕緣硅橡膠護套控制電纜 |
KFGR | 銅芯氟塑料絕緣硅橡膠護套控制軟電纜 |
KFGP | 銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制電纜 |
KFGRP | 銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜 |
KFG22 | 銅芯氟塑料絕緣硅橡膠護套鋼帶鎧裝控制電纜 |
KFGP22 | 銅芯氟塑料絕緣硅橡膠護套鋼帶鎧裝屏蔽控制電纜 |
KFGR22 | 銅芯氟塑料絕緣硅橡膠護套鋼絲鎧裝控制軟電纜 |
KFGRP32 | 銅芯氟塑料絕緣硅橡膠護套銅絲編織屏蔽鋼絲鎧裝控制軟電纜 |
ZR192-KFF | 銅芯引進氟塑料絕緣及護套控制電纜 |
ZR192-KFFR | 銅芯引進氟塑料絕緣及護套控制軟電纜 |
ZR192-KFFP | 銅芯引進氟塑料絕緣及護套銅絲編織屏蔽控制電纜 |
ZR192-KFFRP | 銅芯引進氟塑料絕緣及護套銅絲編織屏蔽控制軟電纜 |
ZR192-KFFP2 | 銅芯引進氟塑料絕緣及護套銅塑復合帶繞包屏蔽控制電纜 |
ZR192-KFFRP2 | 銅芯引進氟塑料絕緣及護套銅塑復合帶繞包屏蔽控制軟電纜 |
ZR192-KFF22 | 銅芯引進氟塑料絕緣及護套鋼帶鎧裝控制電纜 |
ZR192-KFFP22 | 銅芯引進氟塑料絕緣及護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
ZR192-KFFP2-22 | 銅芯引進氟塑料絕緣及護套鈾塑復合帶繞包屏蔽鋼帶鎧裝控制電纜 |
ZR192-KFG | 銅芯引進氟塑料絕緣硅橡膠護套控制電纜 |
ZR192-KFGR | 銅芯引進氟塑料絕緣硅橡膠護套控制軟電纜 |
ZR192-KFGP | 銅芯引進氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制電纜 |
ZR192-KFGRP | 銅芯引進氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜 |
ZR192-KFG22 | 銅芯引進氟塑料絕緣硅橡膠護套鋼帶鎧裝控制電纜 |
ZR192-KFGP22 | 銅芯引進氟塑料絕緣硅橡膠護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
ZR192-KFGR32 | 銅芯引進氟塑料絕緣硅橡膠護套鋼絲鎧裝控制軟電纜 |
ZR192-KFGRP32 | 銅芯引進氟塑料絕緣硅橡膠護套銅絲編織屏蔽鋼絲鎧裝控制軟電纜 |
NH-KFF | 銅芯引進氟塑料絕緣及護套防火控制電纜 |
NH-KFFR | 銅芯引進氟塑料絕緣及護套防火控制軟電纜 |
五、主要技術指標
項目 | 單位 | 技術指標 | ||||||||
20℃時導體直流電阻≤ | Ω/km | 截面 | 0.75mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | ||||
鍍層 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | ||
A，B類 | 24.5 | 24.7 | 18.1 | 18.2 | 12.1 | 12.2 | 7.41 | 7.56 | ||
R類 | 26.0 | 26.7 | 9.5 | 20.0 | 13.3 | 13.7 | 7.98 | 8.21 | ||
試驗電壓 | kv/5min | |||||||||
