產品描述

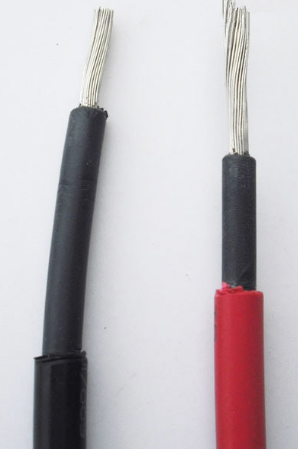

太陽能光伏電纜PV1-F
一、產品型號
型號 | 名稱 |
PV1-F | 光伏電纜 |
二、產品執行標準
2Pfg1169/08.2007《光伏系統用電纜要求》
三、產品應用范圍
用于太陽能光伏系統連接，可適用于晝夜溫差大的沙漠和有鹽霧潮濕的沿海以及高原輻射強的地區
四、產品使用特性
結構
導體: 符合 DIN VDE 0295 and IEC 60228 Class 5的絞合鍍錫銅導線
絕緣: 電子束交聯，低煙無鹵阻燃復合物
護套: 電子束交聯，低煙無鹵阻燃復合物
(PV1-F)光伏電纜電氣性能
額定電壓 U0/U: 0.6/1 kV
***大允許交流電電壓: 1.8 kV DC (導體/導體,無接地系統, 電路無負荷時)
絕緣電阻: 1000 MΩ-km
火花試驗: 6000 V
能耐電壓: 6500 V
熱性能
室內溫度: -40℃ ~ +90℃
導體的***大溫度: IEC/EN 60216-1 120℃ (20000h)
短路溫度: 200℃/5 s
耐熱性試驗: EN 60216-2 (溫度為 +120° C)
高溫壓力試驗: EN 60811-3-1
耐濕熱: EN60068-2-78， 85% 濕度
機械性能
***小彎曲半徑: 4×OD (fixed), 5×OD (flexing)
動態滲透: 2 PfG 1169/08.2007 附錄 F
槽傳播: 2 PfG 1169/08.2007 附錄 G
拉伸強度以及絕緣層和護套的延伸率: EN 60811
化學性能
耐臭氧: EN 50396 part 8.1.3 方法B
耐風化和紫外線: HD 605/A1
耐氨
良好的耐油和耐化學腐蝕
良好的耐磨損和耐老化性能
耐酸堿: 按照 EN 60811-2-1 (草酸&氫氧化鈉)
五、產品技術參數表
標稱截面積 mm2 | 根數/單絲 | 標稱導體 直徑 mm | 標稱絕緣 厚度 mm | 標稱護套 厚度 mm | 標稱外徑 mm | 標稱重量 kg/km |
1×1.5 | 30/0.25 | 1.58 | 1.14 | 0.82 | 5.4 | 52 |
1×2.5 | 50/0.25 | 2.04 | 1.14 | 0.82 | 5.8 | 67 |
1×4.0 | 56/0.30 | 2.59 | 1.14 | 0.82 | 6.4 | 87 |
1×6.0 | 84/0.30 | 3.17 | 1.14 | 0.82 | 7.0 | 113 |
1×10 | 78/0.40 | 4.07 | 1.52 | 0.82 | 8.6 | 178 |
1×16 | 128/0.40 | 5.22 | 1.52 | 0.82 | 9.8 | 254 |
1×25 | 199/0.40 | 6.51 | 1.52 | 0.82 | 11.1 | 363 |
1×35 | 279/0.40 | 7.71 | 1.52 | 0.82 | 12.3 | 473 |
六.光伏電纜的載流量
標稱截面積 mm2 | 20℃時***大導體電阻 Ω | 載流量 | ||
單根電纜，空氣中 | 單根電纜，地表 | 多跟電纜，地表 | ||
A | A | A | ||
1.5 | 13.7 | 30 | 29 | 24 |
2.5 | 8.21 | 41 | 39 | 33 |
4 | 5.09 | 55 | 52 | 44 |
6 | 3.39 | 70 | 67 | 57 |
10 | 1.95 | 98 | 93 | 79 |
16 | 1.24 | 132 | 125 | 107 |
25 | 0.795 | 176 | 167 | 142 |
35 | 0.565 | 218 | 207 | 176 |
